Die elektrischen Hubwinden wurden gemäß der letzten EN14492, Gebrauchsklasse K3, die repräsentativ für die europäische Markt ist. In einigen europäischen Ländern ist die Anwendung einer Überlastsicherung und/oder von Endschaltern vorgeschrieben.
Merkmale
- Hubkraft 200 kg bis 1700 kg.
- Zweiseitig gelagerte Trommel (ab EHL 580).
- Stahlbodenplatte (ab EHL 580).
- Gerillte Trommel (ab EHL 580).
- Größerer Trommeldurchmesser.
- Bis zu 3 Lagen auf der Trommel.
Merkmale des Bremsmotors
- Betriebsspannung 400V - 3 Phasen - 50 Hz.
- Isolatieklasse F.
- Schutzart des Motor IP56
- Schutzart der Bremse IP55.
Standardlieferung

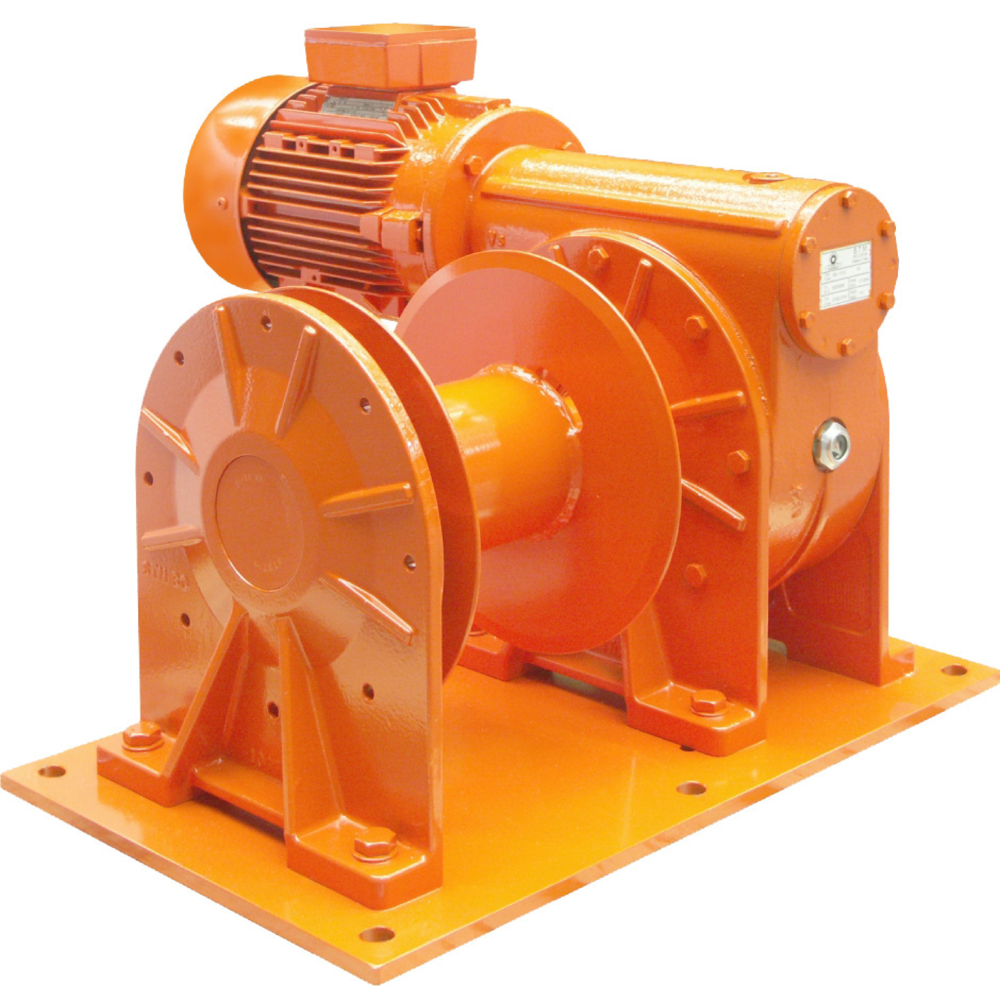

- Orange lackiert RAL 2004
- Exklusiv Stahlseil.
- Exklusiv Bedienung.
Optionen
- Wir beraten Sie gerne. Geben Sie uns Ihre Maße, wir liefern das passende Seil für Ihren Einsatz, bzw. die geeignete Bedienoberfläche oder Schaltschrank.
- Marine-Ausführung auf Anfrage.
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Standard: EN 12100, EN 14492
- Warnhinweis: Für den Modelltyp EHL-1050 bis EHL-1700 ist eine Überlastsicherung erforderlich.

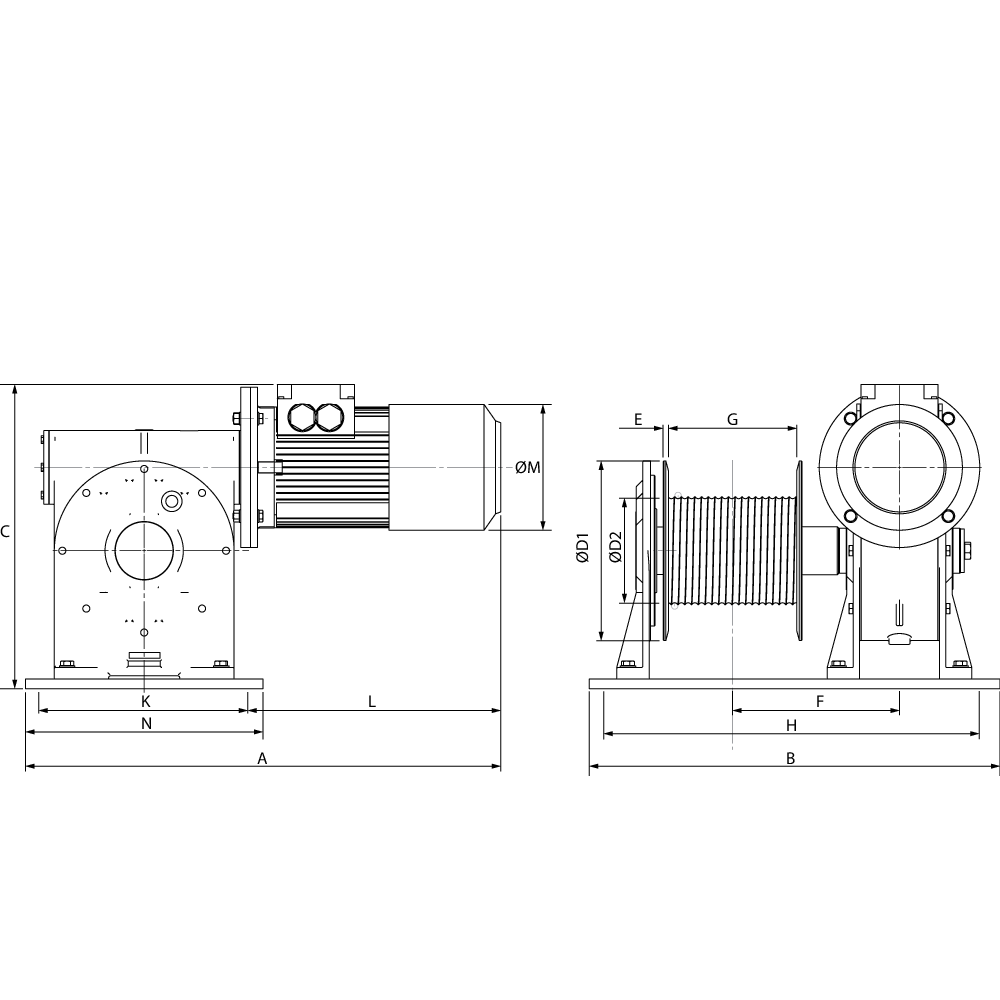

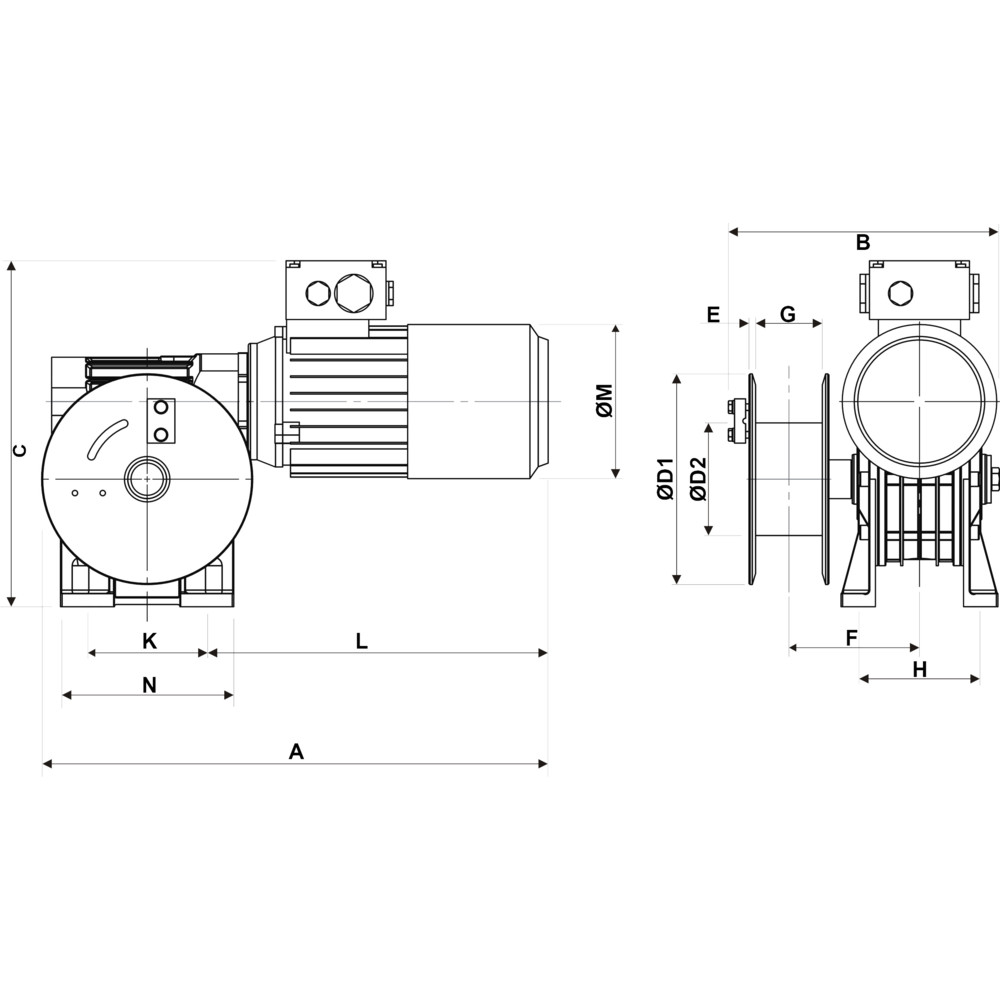

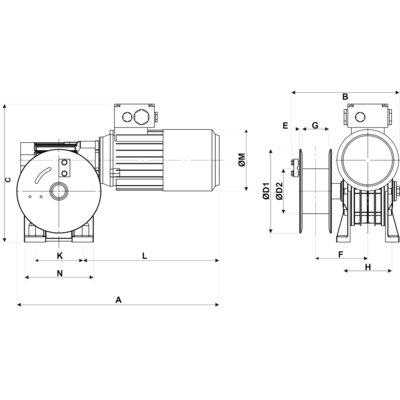

| Model | A mm |
B mm |
C mm |
D1 mm |
D2 mm |
E mm |
F mm |
G mm |
H mm |
K mm |
L mm |
M mm |
N mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EHL-200 | 457 | 284,6 | 306,6 | 190 | 101,6 | 6 | 117 | 60 | 114 | 120 | 302 | 139 | 158 |
| EHL-450 | 516 | 297 | 348 | 187 | 121 | 6 | 123 | 60 | 138 | 140 | 335 | 156 | 193 |
| EHL-580 | 653 | 540 | 436 |
Bitte wählen Sie das gewünschte Dokument zum Herunterladen aus dem Dropdown-Menü. In der Produkttabelle finden Sie verfügbare CAD-Dateien / Blaupausen.
